8月31日，東芝電子元件及存儲裝置株式會社(“東芝”)宣布擴大其智能柵極驅動光耦產品線，推出一款輸出電流為2.5A的智能柵極驅動光耦---“TLP5222”。這是一種可為MOSFET或IGBT等功率器件提供過流保護的隔離柵極驅動IC，內置保護操作自動恢復的功能。該產品于今日開始出貨。
TLP5222持續監測其驅動的功率器件的漏極-源極電壓(VDS)[1]或集電極-發射極電壓(VCE)[2]。內置的過流檢測與保護功能可檢測出功率器件中因過流導致的任何VDS或VCE上升，并執行軟關斷。
此外，這種新型光耦還內置自動恢復功能，在觸發保護操作后25.5μs(典型值)將光耦重置到正常工作狀態。這簡化了控制器中的序列設置。它還集成了隔離故障狀態反饋功能，一旦檢測出過流即可向控制器發送故障信號，同時有源米勒鉗位功能可防止上下橋臂功率器件發生短路[3]，幫助簡化設計，并減少外部電路。
與此同時，TLP5222采用SO16L封裝，可確保8mm(最小值)的爬電距離和電氣間隙，適用于需要實現較高絕緣性能的設備。此外，其額定工作溫度范圍為-40℃至110℃，適用于惡劣溫度環境下的各類應用，如光伏發電系統和不間斷電源(UPS)。
該系列產品還包括TLP5212、TLP5214A和TLP5214。這三款產品不具備內置的自動恢復功能，但是通過輸入LED的信號也可以將其重置回正常運行，用戶可以針對具體的使用條件選擇合適產品。

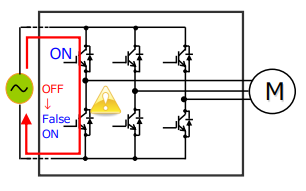

短路示例
? 應用：
- MOSFET/IGBT柵極驅動
- 工業變頻器和交流伺服器
- 可再生能源逆變器(光伏(PV)逆變器等)
- 開關電源(UPS等)
? 特性：
- 內置保護操作自動恢復功能
- 峰值輸出電流額定值：IOPH/IOPL=±2.5A
- 內置過流檢測、隔離故障狀態反饋和有源米勒鉗位等保護功能
- 采用SO16L封裝，確保了8mm(最小值)的爬電距離和電氣間隙

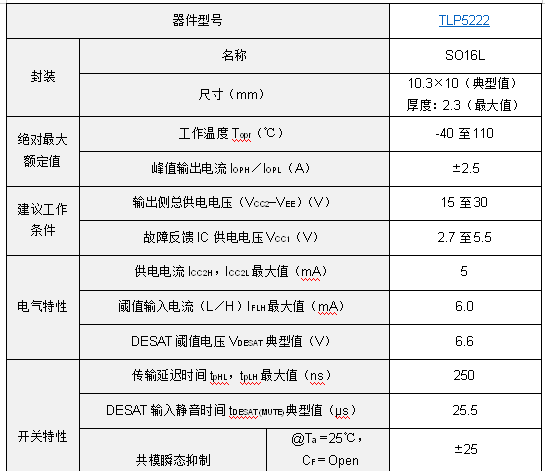

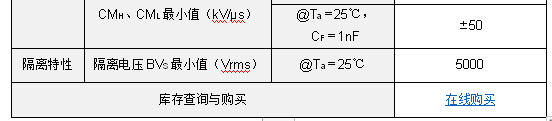

? 主要規格：
(除非另有說明，Ta=40℃至110℃)
注：
[1] 適用于功率MOSFET
[2] 適用于IGBT
[3] 某些功率器件在啟動上下橋臂功率器件的開關過程中，米勒電流產生噪聲或引起這些功率器件故障的現象。
（轉載）
