8月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美NCP1343芯片的100W PD電源適配器方案。

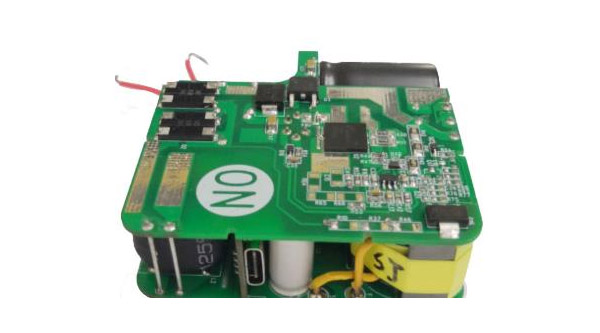

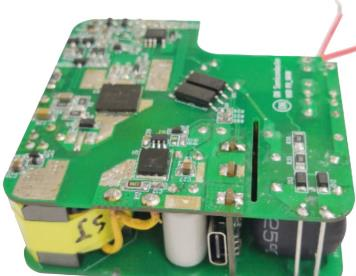

圖示1-大聯大友尚基于onsemi產品的100W PD電源適配器方案的展示板圖
在電池續航能力遲遲無法突破的今天，快速充電技術無疑成為各大廠商研發和宣傳的重點之一。近幾年，隨著USB Type-C接口的普及，Power Delivery(PD)協議不僅為包括智能手機在內的所有采用Type-C接口的電子設備提供了統一的快速充電標準，而且加速了廠商對大功率PD電源適配器方案的研發。為縮短客戶的研發周期，大聯大友尚基于onsemi NCP1343芯片推出了100W PD電源適配器方案，可支持PD3.0/PPS協議規范。
圖示2-大聯大友尚基于onsemi產品的100W PD電源適配器方案的場景應用圖
由于電源輸出功率在75W以上，就需要在電路設計中增加PFC電路來達到高功率因數下的行業標準。因此，本方案除了采用onsemi旗下新一代QR Flyback控制器NCP1343外，還在電路前級使用onsemi NCP1623作為PFC級的控制，提高了設計需求。并在輸出控制級增加onsemi FUSE15101的設計滿足了PD3.0/PPS協議標準。
NCP1343是集成準諧振控制的flyback芯片，內部集成700V高壓啟動源并具有Brown-out功能，9V至28V寬VCC供電電壓范圍，適合設計高性能離線電源轉換器，它具有專有的谷值鎖定電路，可確保穩定的谷值切換。該系統可以在低至第六谷值下工作，并轉換到頻率折返模式以減少開關損耗。隨著負載降低，NCP1343可以進入跳躍模式以管理功率輸出，同時最大限度地降低噪聲。
NCP1632集成了一個雙MOSFET驅動器，用于交錯式PFC應用。交錯由并聯的兩個小級組成，代替了一個難以設計的更大級。并且NCP1632驅動器為180°移位相位，可大大降低電流波紋。

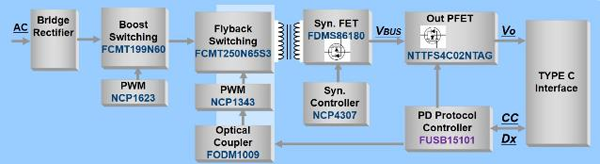

圖示2-大聯大友尚基于onsemi產品的100W PD電源適配器方案的場景應用圖
本方案以高性能的控制器和驅動器為設計者提供了創新的功能，能顯著減少高能效AC-DC電源的物料單(BOM)含量，尤其是在100W以上的負載范圍，包括智能手機、筆記本電腦適配器。
核心技術優勢：
● 700V高壓啟動源，HV腳位集成Brown-out功能;
● 寬VCC供電電壓：9V至28V;
● 頻率折返技術結合Quiet-Skip提升輕載效率;
● 谷底鎖定技術有效改善系統噪聲;
● 空載條件下?lián)p耗低至50mW;
● 抖頻技術有效改善EMI。
方案規格：
● 輸入電壓：90Vac to 264Vac;
● 最大輸出功率：100W;
● 輸出電壓電流：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A;
● 輸出電壓紋波：60mV Max;
● 功率密度：1.46W/cm3;
● 效率：92.3% & 92.9% @20V/3.25A，115Vac &230Vac。
