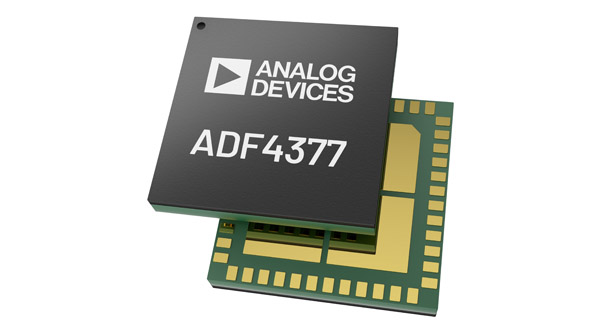

中國，北京 – Analog Devices, Inc. (ADI)推出一款針對高性能超寬帶數據轉換器和同步應用的800MHz至12.8GHz頻率合成器ADF4377。這款頻率合成器通過提供超干凈時鐘源來驅動信號采樣過程，從而實現出色的信噪比性能?；贏DF4377，新一代寬帶接收器和發送器可以利用更高水平的動態范圍，從而提高接收器靈敏度和發送器頻譜純度。ADF4377頻率合成器的歸一化帶內相位噪聲低至-239dBc/Hz，歸一化1/f噪聲低至-147dBc/Hz，寬帶壓控振蕩器(VCO)本底噪聲為-160dBc/Hz，由此實現了低于18fs rms的抖動水平，從而獲得如此出色的性能。
ADF4377頻率合成器適用于需要多個數據轉換器或混合信號前端(MxFE)數字化儀協同工作的應用，例如雷達、儀器儀表、寬帶接收器等。ADF4377大大簡化了對齊和校準程序，允許多組數據轉換器以彼此精確對齊的時序進行信號采樣，這對新一代超寬帶多通道系統的運行至關重要。該性能通過如下特性實現：
● 自動參考輸出同步。
● 不同過程(器件間3ps)、電壓和溫度(0.03ps/C)下的輸出延遲參考具有超高匹配度。
● 亞皮秒、無抖動的輸出延遲參考調整能力(+/- 0.1ps)。
這些特性使得多芯片時鐘和SYSREF對齊精準且可預測。ADF4377頻率合成器與一個負責分配成對參考和SYSREF信號的IC配合使用，即可支持JESD204B和JESD204C子類1解決方案。ADF4377集成了所有必要的電源旁路電容，節省了緊湊電路板上的占板面積。
ADF4377主要特性：
● 輸出頻率范圍：800 MHz至12.8 GHz
● 抖動 = 18 fs rms(積分帶寬：100 Hz至100 MHz)
● 寬帶本底噪聲：-160 dBc/Hz @ 12 GHz
● PLL規格：
o -239 dBc/Hz：歸一化帶內相位本底噪聲
o -147 dBc/Hz：歸一化帶內1/f噪聲
o 鑒相器頻率：最高500 MHz
● 輸出延遲規格參考：
o 器件間標準差：3 ps
o 溫度漂移： 0.03 ps/℃
o 多芯片輸出相位對齊
